Подробная информация о продукте:
|
| Тип инструмента: | Прорыв диска безопасности циркуляционного клапана | Применение: | Служба испытаний скважин нефти и газа |
|---|---|---|---|
| Материал: | Сплавленная сталь | Размер: | 5 дюймов |
| Стандартный: | NACE MR0175 | Условия труда: | Обслуживание H2S над 175oF |
| Рабочее давление: | 15000psi / 105 Mpa | Соединение: | Если коробка X Pin |
| Выделить: | Служба испытаний внизу отверстия безопасности циркуляционного клапана,Прорыв диска безопасности циркуляционного клапана,Сервис испытаний внизу отверстия циркуляционного клапана |
||

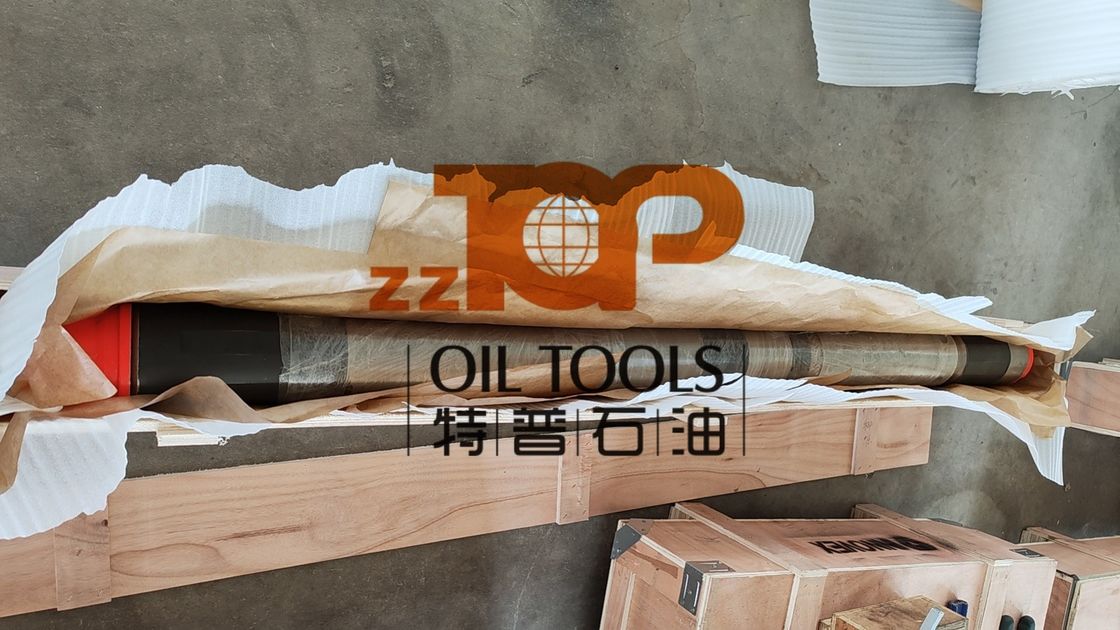

Служба разрыва скважины инструменты RD циркуляционный клапан 15000psi
Клапан безопасности с разрывным диском (RD) - это инструмент, используемый в нефтегазовых скважинах для испытаний скважин, работы по завершению скважины и работы по разрыву.РД безопасное циркуляционный клапан разработан с функциями как клапан безопасности и циркуляционный клапан.
Циркулирующий клапан действует как предохранительный клапан, когда давление в кольце достигает заранее определенного значения.клапан изолирует рабочую нить под инструментом и устанавливает связь между кольцом и рабочей нитью над инструментом.
Этот клапан превращается в циркуляционный клапан, когда часть шарового клапана удаляется и подключается нижний адаптер, называемый циркуляционным клапаном RD.
РД циркуляционный клапан такой же, как и РД безопасный циркуляционный клапан, за исключением части шарового клапана,Давление кольца заставило RD взорваться и давление идет в RD отверстие и толкнуть циркулирующий мандроль вперед, затем откройте циркулирующие порты.
Спецификация циркуляционного клапана RD
| Номинальный размер инструмента. |
Передозировка. (см) |
Опознание. (см) |
Проводные соединения |
Температура работы "F (((C) |
Длина в. (см) |
Уровень прочности" Иб ((kg) |
Рабочее давление" Пси (бар) |
Площадь потока в2 (см2) | Количество портов |
| 3 7/8 | 3.90(9.91) | 1.80(4.57) | 27/8CAS | 450 ((204) | 70.90(180.09) | 187, 366 ((84989) | 15,000(1034) | 3.14 ((20.26) | 4 |
| 5.00 | 503 ((12.78) | 2.28 ((5.79) | 37/8CAS | 450 ((204) | 68.02 ((172.77) | 328,000(148781) | 15,000t ((1034) | 3.14 ((20.26) | 4 |
*HSE*Инструкции по испытаниям безопасности циркуляционного клапана RD
1При выполнении каждого испытания давления необходимо постепенно увеличивать давление. Когда давление достигает 20 МПа, удерживать в течение одной минуты, затем каждые 10 МПа держать его в течение одной минуты до номинального давления;
2Во время выполнения испытания давлением инструмент должен быть помещен в испытательную яму и покрыт защитной доской на испытательной розетке давления.
3.В течение всего процесса убедитесь, что весь оператор испытания держатся подальше от розетки и соединения, которые могут пропадать.
4Испытательная зона должна быть изолирована, иным, кроме оператора, не разрешается входить в испытательную зону.
5Если кто-то находится в зоне испытаний, он должен установить изоляцию, чтобы избежать полета испытательной продукции из зоны испытаний.
* Инструменты для испытания сверлового ствола доступны для отверстий с корпусом, открытых отверстий и тонких отверстий, включая:
| Имя | Размер | Спецификация | Напишите " хорошо ". |
| RTTS Пакер | 4 1/2 ∼ 20 ̊ корпус | 70Mpa, 400F | отверстие с корпусом |
| Механическая упаковка с полным отверстием | 5"-18 3/8" корпус | 70 МПа / 105 МПа, 400F | отверстие с корпусом |
| CHAMP IV Пакер | 7 ̊-13 ̊ 3 ̊ 8 ̊ корпус | 70Mpa, 400F | отверстие с корпусом |
| Чемпион XHP Пакер | 7 ̊-13 ̊ 3 ̊ 8 ̊ корпус | 105 МПа, 400F | отверстие с корпусом |
| RTTS циркуляционный клапан | 4 1/2 ∼ 20 ̊ корпус | 70Mpa, 400F | отверстие с корпусом |
| IPO циркуляционный клапан | 5 ¢ ОД | 105Mpa 400F | Открытая дыра, закрытая дыра |
| Гидравлический циркуляционный клапан | 3 7/8 и 5 OD | 105Mpa 400F | Тонкая дырка, дырка в корпусе |
| РД Круговой клапан безопасности | 3 7/8 и 5 OD | 105 МПа, 400F | Тонкая дырка, дырка в корпусе |
| РД Круговой клапан | 3 7/8 и 5 OD | 105 МПа, 400F | Тонкая дырка, дырка в корпусе |
| Циркуляционный клапан OMNI | 3 7/8 и 5 OD | 105 МПа, 400F | Тонкая дырка, дырка в корпусе |
| RTTS безопасное соединение | 4 1/2 ∼ 20 ̊ корпус | 105 МПа, 400F | отверстие с корпусом |
| Безопасное соединение | 4 1/2 "-20" | 105 МПа, 400 F | открытая дыра |
| Круглое скользящее соединение мандрола | 3 7/8 и 5 OD | 105 МПа, 400F | Тонкая дырка, дырка в корпусе |
| Пробный клапан трубной цепи | 3 7/8 и 5 OD | 105 МПа, 400F | Тонкая дырка, дырка в корпусе |
| РД Образовочник | 3 7/8 и 5 OD | 105 МПа, 400F | Тонкая дырка, дырка в корпусе |
| Дренажный клапан | 3 7/8 и 5 OD | 105 МПа, 400F | Тонкая дырка, дырка в корпусе |
| клапан LPR-N | 3 7/8 и 5 OD | 105 МПа, 400F | Тонкая дырка, дырка в корпусе |
| Выбрать клапан испытания | 3 7/8 и 5 OD | 105 МПа, 400F | Тонкая дырка, дырка в корпусе |
| Гидравлическая банка | 3 7/8 и 5 OD | 105 МПа, 400F | Тонкая дырка, дырка в корпусе |
| Устройство для измерения | Проектирование в соответствии с габаритами | 105 МПа, 400F | Тонкие отверстия, отверстия с корпусом, открытые отверстия |
| Радиальные амортизаторы | 7 ∆Объем | 105 МПа, 400F | отверстие с корпусом |
| Вертикальный амортизатор | 5 ¢ ОД | 105 МПа, 400F | отверстие с корпусом |
| Сверхзащитный клапан / BOP-защитный клапан | 8 ¢ ОД | 105 МПа, 400F | отверстие с корпусом |
